标准90度散射光测量技术
自动补偿
气泡消除装置
故障自动诊断功能
131-6507-0612
一、产品介绍

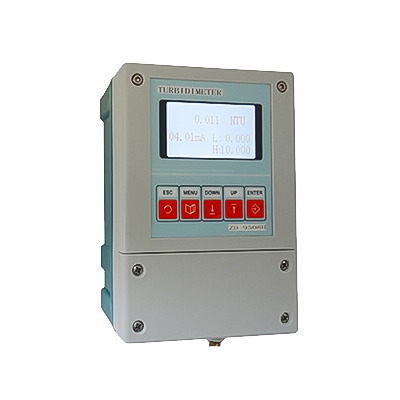

JC-TSS-B型在线式浊度计是为测量市政污水或工业废水处理过程中水的浊度而设计的在线分析仪表。
JC-TSS-B型在线式浊度计由变送器和传感器组成，传感器可以很方便的安装在池内或自然水体中，可自动补偿因污染引起的干扰。变送器和传感器之间的双向数字通讯可防止信号衰减，并允许传感器与变送器之间有较远的距离。
1、应用领域：
给水厂— 沉淀池；造纸厂— 纸浆浓度；洗煤厂— 沉淀池；电力工厂— 灰浆沉淀池；污水处理厂— 进水口、出水口、曝气池、回流污泥、初沉池、浓缩池、污泥脱水等处理。
2、测量原理：
JC-TSS-B型工作原理示意图
JC-TSS-B型在线式浊度计测量原理如图示，传感器上发射器发送的940nm波长红外光在传输过程中经过被测物的吸收、反射和散射后，有一部分透射到180度方向的检测器上，有一部分散射光照射到90度方向的检测器上。在180度和90度方向检测器上接收到的光线强度与被测水的浊度有一定的关系，因此通过测量透射光和散射光的强度可以计算出水的浊度值。
通过测量两个检测器上的光的强度，其中180度方向采用高精度的940nm光强转换为频率的集成电路芯片，使接收到的光强转变为数字信号。90度方向采用高精度的940nm光强转换为电压的集成电路芯片，通过数据采集后处理为数字信号。这样两路信号可以实现自动补偿，有效消除干扰，补偿因污染产生的偏差，使仪器在较为恶劣的环境中工作。
二、产品参数
1、量程：0.0-5.00NTU；0.0-10.00NTU；0.0-100NTU；0.0-500NTU；0.0-3000NTU
2、精度：3%±1Digit
3、分辨率：0.001NTU
4、校正模式：两点校正
5、模拟输出：隔离式4～20mA输出可程序设定
6、清洗维护：定期或任意时间手动清洗
7、工作温度：-20～60℃
8、电源：220VAC±10%,50/60Hz
9、防护等级：IP65
10、仪表尺寸：210×131×90mm
11、重量：1.1Kg
三、产品特点
1、标准90度散射光测量技术,提供可靠测量结果;
2、自动补偿电压波动、器件老化、温度变化以及污泥颜色的变化；
3、具有气泡消除装置；
4、浸没式、流通式等多种安装方式，适合各种应用场合；
5、故障自动诊断功能
