一、产品介绍

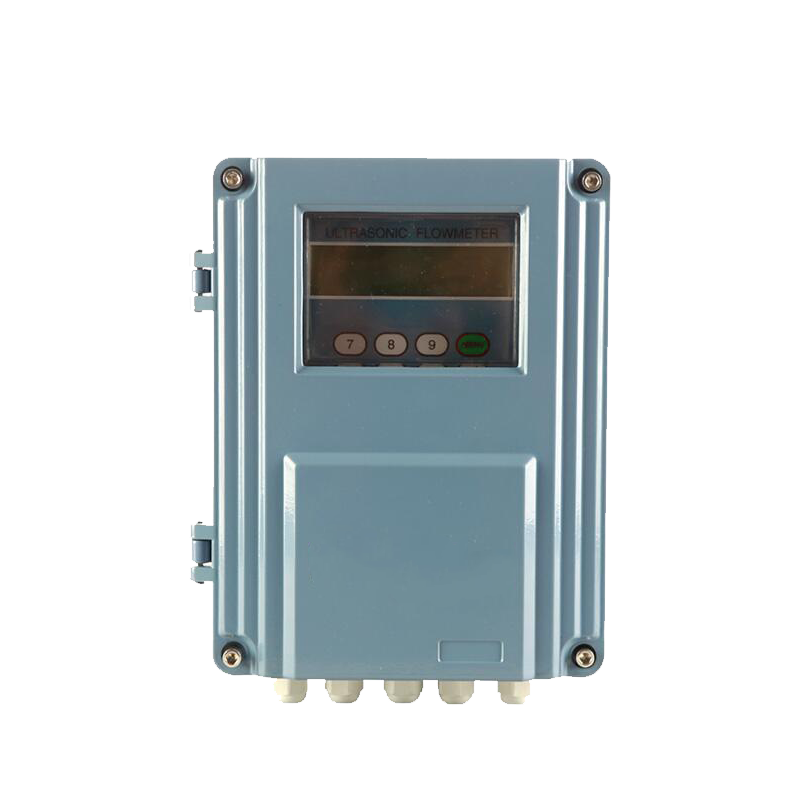

中英文显示版JC-HS-100F型超声波流量计是在博采国内、外超声波流量计众长的基础上，采用高抗干扰技术设计的一种全新通用时差型多功能超声波流量计，适用于工业环境下连续测量不含高比例气泡的大多数清洁均匀液体的流量和热量。
中华人民共和国城镇建设行业标准CJ/T 3063-1997《给排水用超声波流量计（传播速度差法）》。
产品执行检定规程：中华人民共和国国家计量检定规程JJG 198-94《速度式流量计》。
二、产品参数
项目 | 性能、参数 |
测量主机 | 准确度 | 1.0 % （国产超声波流量计真正达到此精度者） |
重复性 | 0.2% |
流速范围 | 0m/s~ ±32m/s |
测量原理 | 超声波传播时差原理，双CPU并行工作，4字节浮点运算 |
测量周期 | 500mS (每秒2次)。 |
显示 | 2×10背光型汉字液晶显示器。 |
操作 | 固定式：4×4轻触键盘。 |
输入 | 5路4mA~20mA输入，准确度0.1% ，可输入压力、液位、温度等信号。 |
输出 | 电流信号：4mA~20mA或0mA~20mA, 阻抗0~1kW,浮空，准确度0.1%。
频率信号：1~9999Hz之间任选（OCT输出）。
脉冲信号：正、负、净流量及热量累计脉冲，继电器及OCT输出。
报警信号：继电器及OCT输出，可选近20种源信号。
数据接口：RS232串行接口，可选配RS485或CAN总线方式。
|
其他功能 | 记忆日、月、年累积流量，上、断电时间、流量和流量管理功能。
可选自动或手动补加累积量功能，记忆每天的工作状态。
可编程定量（批量）控制器。
故障自诊断功能。
网络工作方式等。
|
传 感 器 | 外缚式：标准S型，适用于管径DN15～DN100mm
标准M型，适用于管径DN50～DN700mm（若管道条件好也可测较大口径）
标准L型，适用于管径DN300～DN6000mm
|
插入式：测量管道材质不限（可焊接、不可焊接都可以）适用于管径DN80以上。 |
标准π型管段式：适用于管径DN10-DN40，整机测量精度±0.5%
标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%
|
电缆长度SEYV75-2屏蔽型，单根可加长至500米（超过此长度请同厂家联系）。 |
管道 | 管 材 | 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等质地密致管道，允许有衬里。 |
衬 材 | 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯 |
内 径 | 15mm～6000mm |
直管段长度 | 上游≥10D，下游≥5D，距泵出口处≥30D。 |
流体 | 种 类 | 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 |
浊 度 | ≤10000 ppm, 且气泡含量小。 |
温 度 | -10℃～150℃ |
流 向 | 可对正反向流量分别计量，并可计量净流量。 |
工作环境 | 温 度 | 主机：-10℃～70℃（大于此温度范围要求请与厂家联系）探头：-30℃～+150℃ |
湿 度 | 主机：85%RH，探头：可浸水工作，水深≤3米。 |
电 源 | 固定式、盘装式：AC220V或选用DC8～36V，AC7～30V供电方式。用户可更据现场电源情况选用我公司生产的UPS-72型备用充电电源，在外接电源(AC220V)掉电时,可提供给固定式超声波流量计约72小时的工作电能,当外接电源恢复后,自动充电。 |
功 耗 | 小于2w |
工作时间 | 连续 |
体 积 | 固定式标准型251×192×80mm，盘装式80×160×250mm |
重 量 | 3kg（固定式标准型主机），1.5kg(盘装式主机) |
三、产品特点
1、校正后精度可达到0.5级。
2、采用了平衡差分发射和平衡差分接受电路，抗干扰性能和适应性能有很大提高，能适用于大功率变频器工作场合，并通过严酷的电磁干扰实验。
3、采用了国外新LSI（大规模集成电路），对系统进行集成化设计，使功耗降低，可靠性和一致性显著提高。
购买流速流量仪之前，我们要明确的是什么是”流速流量”,
它是用来做什么的?
一、什么是”流速流量”?
1,流速：流速指单位时间内水体移动的距离，单位为m/s。渠道和河道里的水流各点的流速是不相同的，靠近河(渠)底、河边处的流速较小，河中心近水面处的流速大，为了计算简便，通常用横断面平均流速来表示该断面水流的速度。
2,流量： 指单位时间内通过某一过水断面的水量，单位为m3/s。
3,流量与流速的关系：流量= 平均流速×管道截面积
二、流速流量仪是用来做什么的?
流速流量仪是一种专为水文水利、江河流速测量、农田灌溉、市政排水、工业污水、水政水资源，沟渠明渠，水利工程，建筑排水，污水测流等行业流速流量测量的一种便携式测量仪表，它采用了特殊的超微功耗电路设计，全数字信号处理技术，使得仪表测量更加稳定可靠，测量精度高，可广泛用于水文、水利、农灌、给排水等需要经常移动测量而且现场又无电源的场合，是目前插入式测量水流速流量较多的仪器之一。
注意:了解流速流量是什么,它的用途后,那么我们如何来选择合适的流速流量仪？
聚创通过以下产品分类的对比,帮助您来选择合适的产品:
产品类型 | 产品名称 | 型号 | 特点 |
明渠式流速流量仪 | 旋浆式流速流量仪 | JC-HS | 可以测明渠式水文流速，符合国家明渠测量标准 |
明渠式流速流量仪 | 旋浆式流速流量仪 | JC-HS-2 | 可以测明渠式水文流速，符合国家明渠测量标准,输入横截面积后，可以换算成流量 |
涡轮式流速仪 | 便携式流速仪 | FP111、FP211、FP311 | 区别在于探头长度范围不同，涡轮式流速计，用于现场测量平均流速 |
电波式流速仪 | 手持式电波流速仪 | SVR | 俗称“雷达测速枪”，主要用于野外巡测和洪水、溃坝、决口、泥石流等应急测量，尤其适用于汛期抢测洪峰。 |
超声波式流速仪 | 手持式超声波多普勒流速仪 | LSH10-1A | 应用超声“多普勒效应”原理制成的超声测流仪 |
管道式流速流量仪 | 手持式超声波流量计 | JC-HS-100H | 适用于管道的流速流量的测量 |
在线式流速流量仪 | 在线式超声波多普勒流速仪 | LSH10-1 | 应用超声“多普勒效应”原理制成的超声测流仪。它没有旋浆、轴承等转动部件，用超声波技术探测流速，无摩擦、无惯性，测量点在机体前方，不破坏流场 |
在线式流速流量仪 | 分体式超声波明渠流量计 | JC-HS-100M | 故障率低、易安装、易维护：本仪器是一种非接触式仪表，不跟液体直接接触，因此故障率较低。仪表提供多种安装方式 |
在线管道式流速流量仪 | 固定分体式超声波流量计 | JC-HS-100F | 固定壁挂式或盘装式安装 |
在线式液位计 | 一体式超声波液位计 | JC-HS-200H | 本仪表可通过4~20mA或RS485(Modbus协议或其他定制协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据 |
在线式液位计 | 分体式超声波液位计 | JC-HS-200F | 分体式超声波液位计拥有全新的信号处理技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点 |
在线式液位计 | 分体式超声波液位差计 | JC-HS-200M | RS485、Modbus协议或定制协议,具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便、读数简捷等特点 |
备注：我公司可根据客户要求定做非标产品,可OEM贴牌或提供中性产品。
